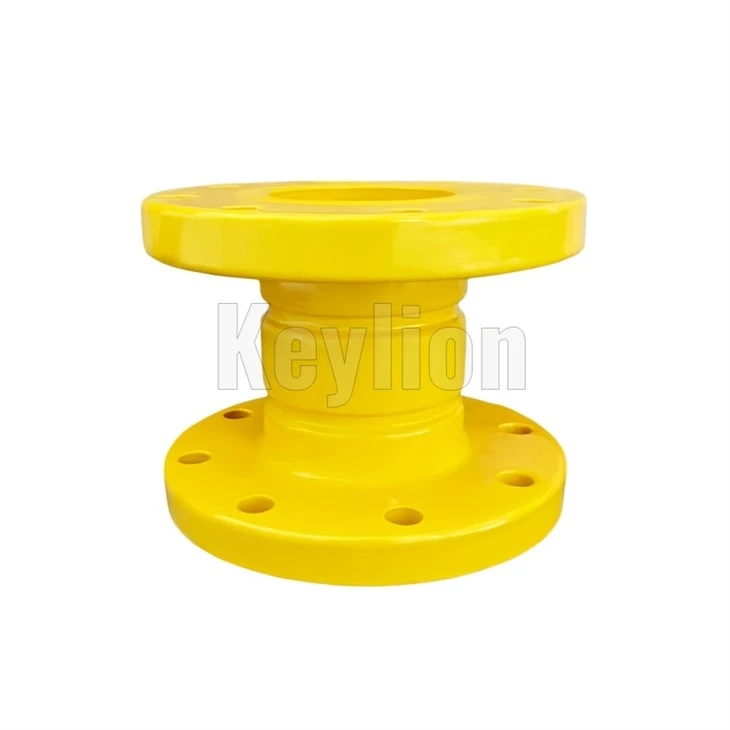

Фланцевая катушка
Обзор продукта
Фланцевая катушка — это секция трубы с двойным-фланцем, используемая для соединения, удлинения или регулировки трубопроводных систем с сохранением надежной герметизации. Обычно используется в противопожарных водопроводных системах и трубопроводных узлах.
Ключевые особенности
Конструкция двух-фланцевого соединения обеспечивает прямую интеграцию с сопряженными компонентами трубопровода и снижает сложность установки.
Конструкция из ковкого чугуна обеспечивает высокую механическую прочность и ударопрочность в условиях давления.
Эпоксидное покрытие повышает устойчивость к коррозии и продлевает срок службы в водных системах.
Поддерживает номинальное давление PN10 и PN16 для совместимости со стандартными требованиями к трубопроводам.
Технические характеристики
| Элемент | Спецификация |
| Название продукта | Фланцевая катушка |
| Тип подключения | Двойной фланцевый |
| Фланцевый конец | Одинаковый размер на обоих концах |
| Доступные размеры | 4" / 6" |
| Номинальное давление | Ру10 / Ру16 |
| Обработка поверхности | Желтое эпоксидное покрытие |
| Рабочая температура | от -10 градусов до +80 градусов |
| Подходящая среда | Вода для противопожарной защиты |
| Фланец Стандартный | АНСИ |
| Тип установки | Линейное соединение трубопровода |
| Метод изготовления | Литье + Механическая обработка |
Детали материала
| Компонент | Материал |
| Секция корпуса/золотника | Ковкий чугун |
| Фланцевые концы | Ковкий чугун |
| Крепежи (дополнительно) | Углеродистая сталь/нержавеющая сталь |
| Прокладка (дополнительно) | ЭПДМ/НБР |
Сценарии применения
Системы противопожарной защиты воды
Подключение линии пожаротушения
Сборка трубопроводов насосного отделения
Подключение пожарного гидранта к трубопроводу
Удлинение стояка и ответвления
Секции установки клапана
Разделы замены оборудования
Общие системы водоснабжения
Переходные участки трубопровода
Точки подключения механического оборудования
Разделы обслуживания и замены
Положения регулировки линейного расстояния
Гарантия качества
Анализ химического состава для проверки поступающего сырья
Испытание механических свойств, включая прочность на разрыв и удлинение.
Проверка размеров в соответствии с допусками чертежей и спецификациями фланцев.
Испытание гидростатическим давлением на герметичность и проверку целостности давления
Проверка толщины покрытия на предмет консистенции эпоксидного слоя
Визуальный осмотр поверхности на наличие дефектов литья и состояния покрытия.
Контроль прослеживаемости материалов посредством записей партий
Соответствие системе менеджмента качества ISO 9001.
Сертификат заводских испытаний (MTC EN 10204 3.1) предоставляется по запросу.
Параметры настройки
| Вариант | Доступные варианты |
| Маркировка логотипа | Лазерная маркировка/Литая маркировка/Логотип клиента |
| Упаковка | Деревянный ящик/поддон из фанеры/картонная упаковка |
| Фланец Стандартный | АНСИ/ДИН/БС/ДЖИС |
| Обновление материала | Повышение класса ковкого чугуна/нержавеющая сталь |
| Покрытие поверхности | Эпоксидное/FBE/цинковое покрытие |
| Цвет покрытия | Желтый/красный/синий/черный/индивидуальный RAL |
| Класс давления | Ру10/Ру16/Ру25 |
| Диапазон размеров | Доступны индивидуальные размеры |
| Комплект болтов и прокладок | Опциональное включение |
| Маркировка | Штрих-код/Код продукта/Этикетка покупателя |
